BRM-V Seperatör Değirmen
BRM-V Seperatör Değirmen

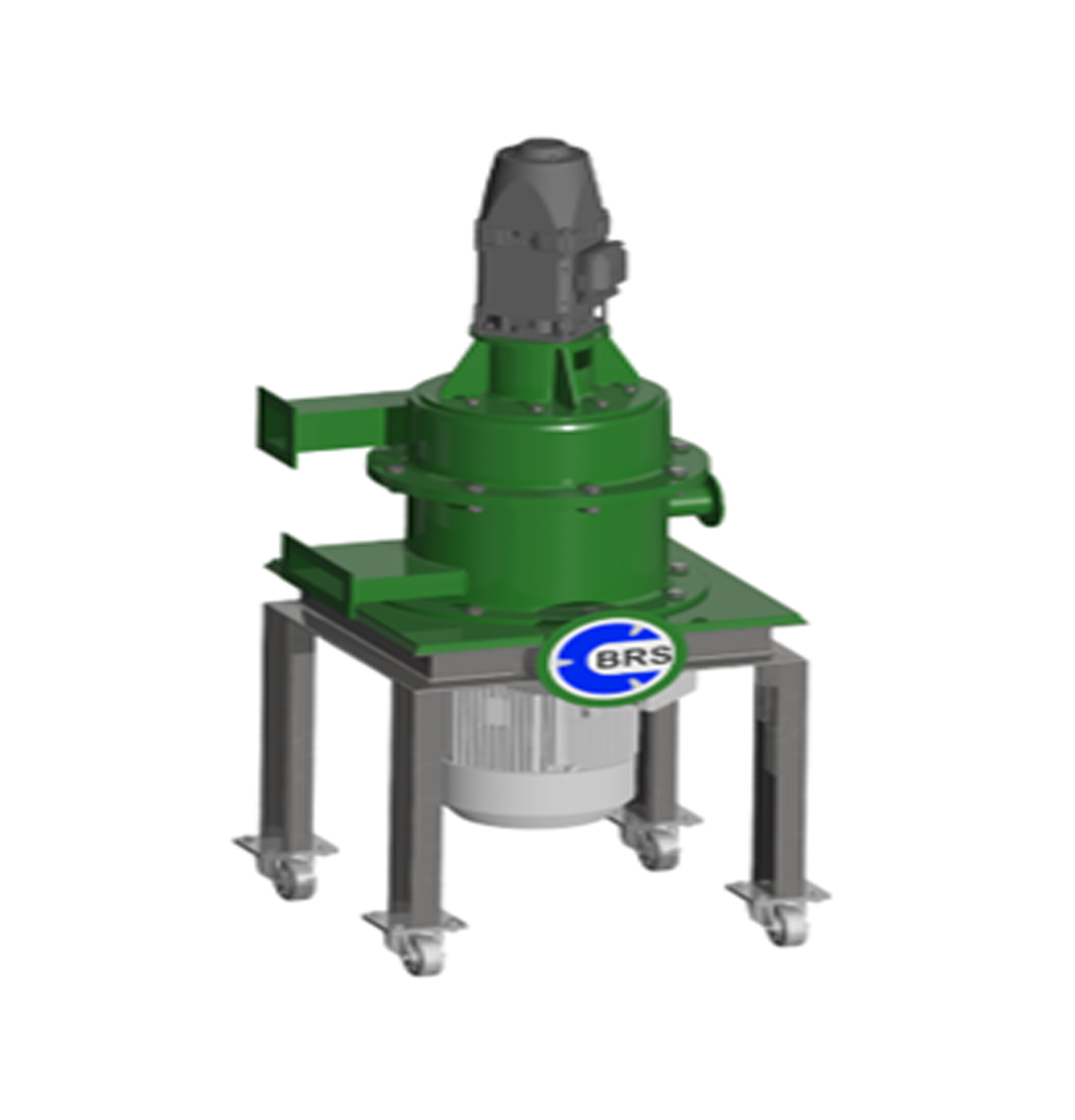

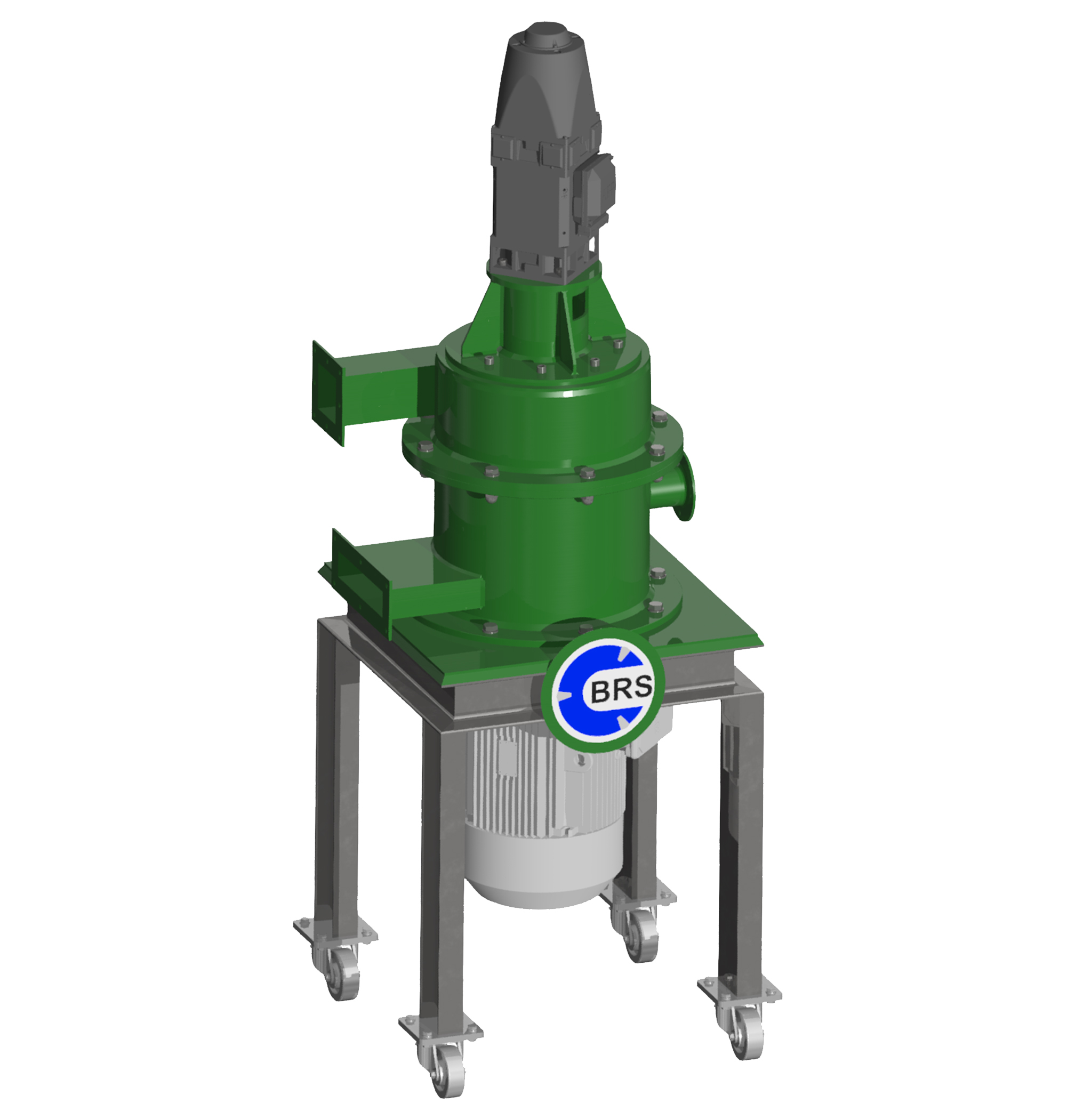

BRM-V Seperatör Değirmeni, yatay bir öğütme ünitesi ile dikey bir seperatör, tek bir makinede birleştiren yenilikçi ve kompakt bir sistemdir. Besleme tane boyutu 15 mm'ye kadar olan malzemeleri öğütebilen bu sistem, 30 ila 150 μm arasında ince ve tutarlı bir ürün sağlar. Sistem, yumuşak malzemelerden oluşan geniş bir ürün yelpazesi için idealdir. Uygun aşınmaya dayanıklı bileşenlerle donatıldığında ise sert ve aşındırıcı malzemeleri de işleyebilir. Kullanım kolaylığı ve verimlilik için tasarlanan makine, öğütme ve sınıflandırma haznesinin kolayca açılmasını sağlayan pnömatik bir mekanizmaya sahiptir; böylece hızlı kontrol, temizlik ve bakım imkânı sunar.
• Enerji verimliliği
• Kompakt sistem, daha az alan kaplama
• Kolay bakım
• Kolay erişim ve temizlik
• Endüstriyel, pilot ve laboratuvar boyutlarında mevcut
• Çelik, paslanmaz çelik, PU veya seramik (Al₂O₃) malzemelerle aşınmaya karşı koruma

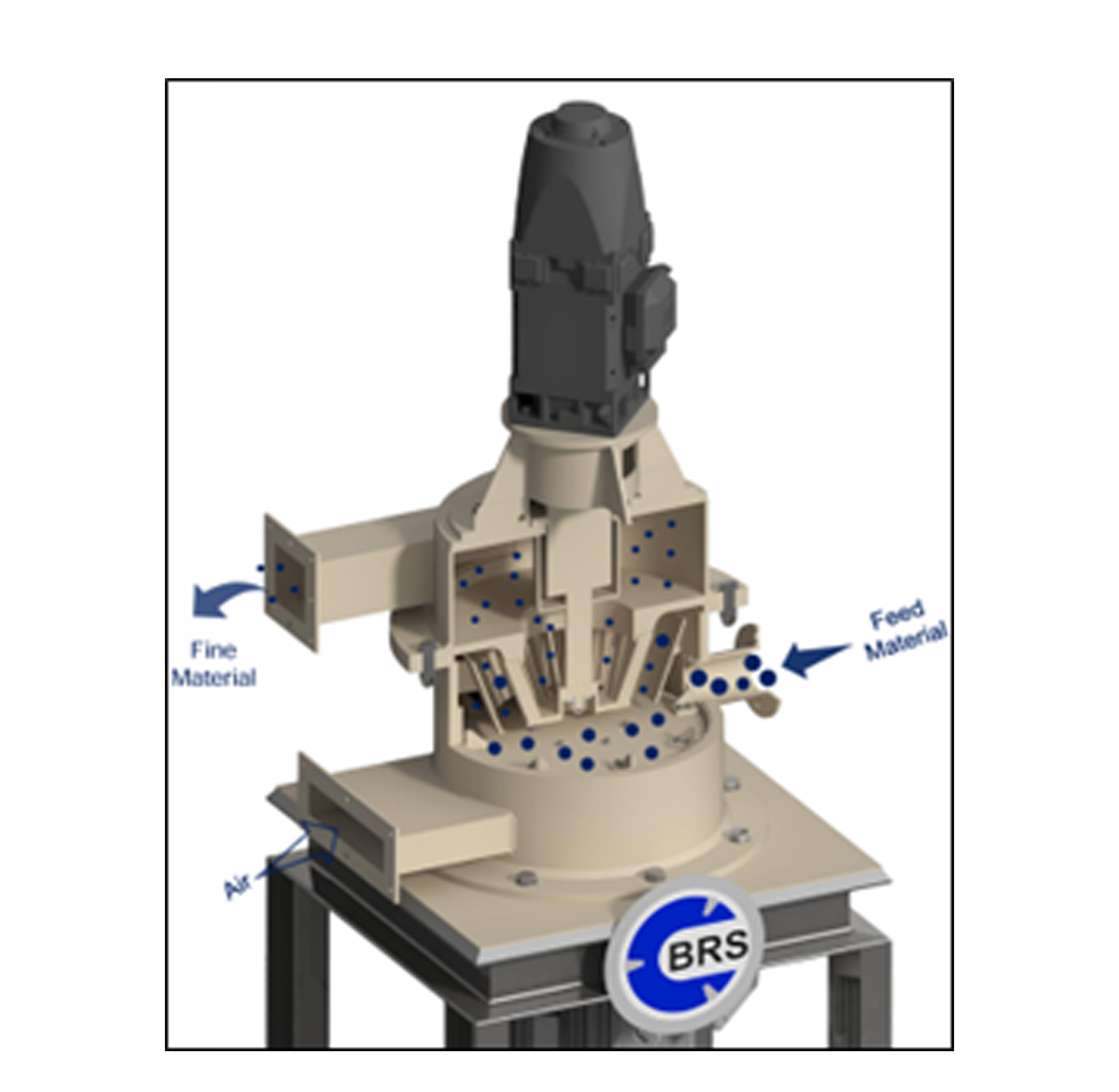

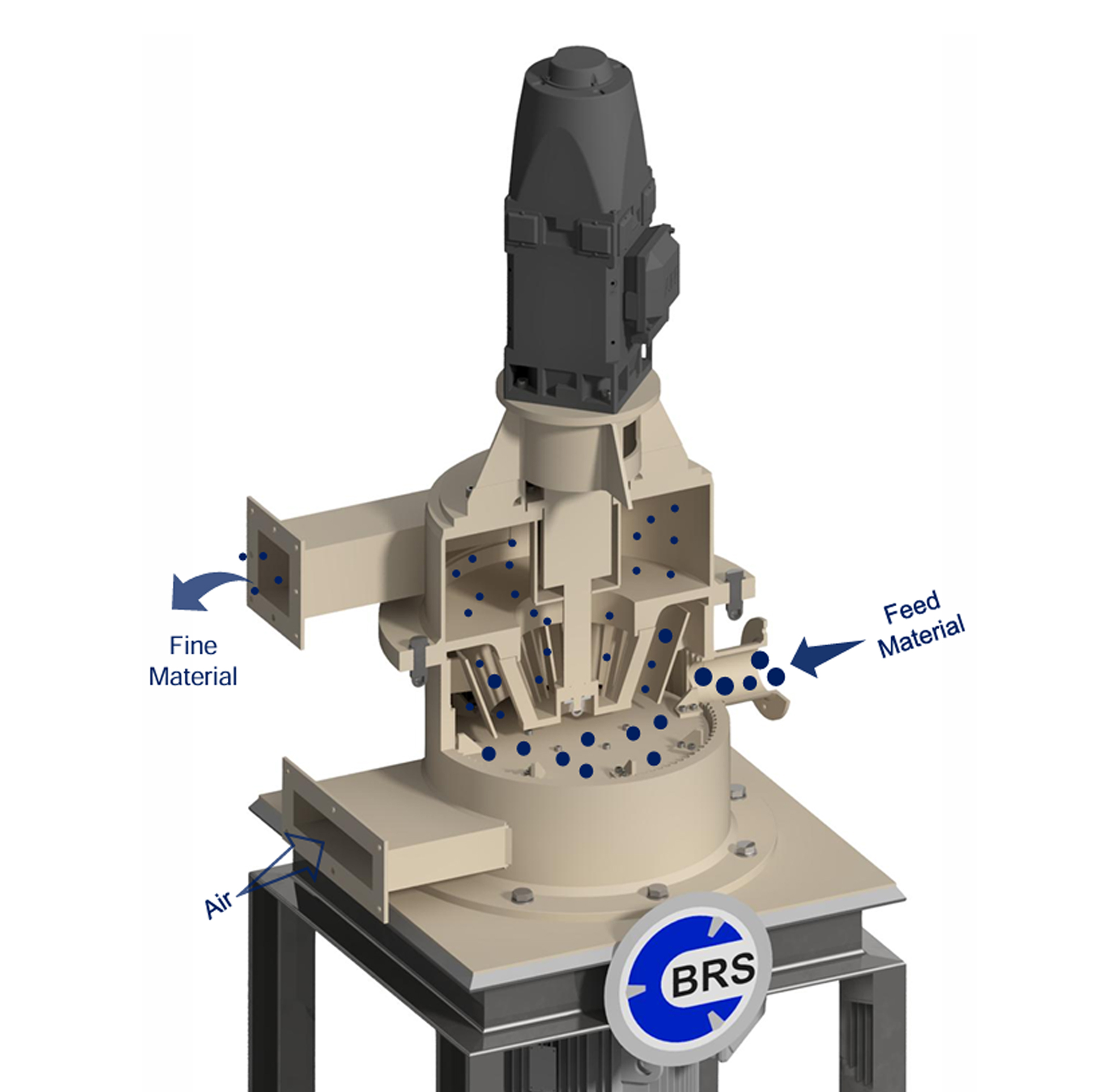

Besleme; makineye y hava emişi yoluyla verilir. Malzeme, besleme girişinden öğütme haznesine girer ve burada farklı tipte öğütücüler (pim, yarım çubuk vb.) monte edilmiş yüksek hızda dönen öğütme diskleri tarafından öğütülür. Bu öğütücü diskler, darbe, sürtünme ve kesme kuvvetlerin kombinasyonu ile malzemeyi küçültür. Öğütülen partiküller, hava akışıyla entegre sınıflandırıcıya taşınır. Burada, frekans kontrollü bir sınıflandırıcı çarkı, partikülleri istenen inceliğe göre ince ve kaba olarak ayırır. Seperatör rotorunun hızına bağlı olarak belirlenen boyuttaki partiküller ince ürün çıkışından dışarı atılır. Büyük partiküller seperatör tarafından reddedilir ve hedeflenen incelik sağlanana kadar yeniden öğütülmek üzere öğütme haznesine geri gönderilir. Sistem içine yandan hava girişi yapılır ve bu hava üç işlevi yerine getirir: sistemi soğutmak, partikülleri taşımak ve sınıflandırmaya yardımcı olmak.
| BRM-H | Tip | BRM-V 15 | BRM-V 20 | BRM-V 30 | BRM-V 50 | BRM-V 75 |
|---|---|---|---|---|---|---|
| Öğütücü Gücü | kW | 11 | 15 | 22 | 37 | 55 |
| Öğütücü hızı | rpm | 8750 | 6900 | 5750 | 4500 | 3750 |
| Hava debisi | m³/h | 1300 | 1750 | 2700 | 4650 | 6750 |
| Öğütme disk | mm | 275 | 350 | 420 | 530 | 630 |
| Seperatör güç | kW | 3 | 4 | 5,5 | 7,5 | 11 |
| İncelik | d95 mic. | 25-100 | 25-120 | 30-120 | 30-130 | 45-150 |
| Kapasite d95 mic. | ||||||
| 15 mic. | kg/h | 20 | 25 | 40 | 65 | 100 |
| 45 mic. | kg/h | 70 | 90 | 135 | 220 | 350 |
| 100 mic. | kg/h | 150 | 200 | 300 | 500 | 750 |
BRM-V Kullanım alanları
| Mineraller | Gıda | Kimyasallar | Diğer |
|---|---|---|---|
|
- Kalsiyum karbonat - Diyatomit - Grafit - Kaolin - Kalsiyum karbonat - Diyatomit - Grafit - Kaolin - Silika (Silisyum dioksit) - Alçı (Alçıtaşı) - Perlit - Talk - Wollastonit - Mika |
- Renk maltı - Jelatin - Yulaf kabuğu - Laktoz - Lupin (bir tür baklagil) - Mısır - Palmiye lifi - Pirinç - Soya - Buğday ruşeymi |
- Alüminyum hidroksit - Kurşun oksit - Kalsiyum fosfat - Demir oksit - Sodyum polifosfat - Novolak (bir tür fenolik reçine) - PE (Polietilen) mumu - Çinko oksit - Kobalt oksit |
- Tonerler - Kaplama malzemeleri - Boyalar - Dişçilik ürünleri - İlaç sektörü (Farmasötikler) - Kozmetikler |
| Atex Olmayan Akım Şeması | Atex Olan Akım Şeması |
|---|---|
|
|
